用数字孪生技术赋能场馆建设，易知微助力智慧场馆实现数字化转型

以下案例来自于《数字孪生世界白皮书（2022版）》

领取方式：公众号「EasyV数字孪生可视化」后台回复「白皮书」即可领取！

（全文数据均为虚拟数据）

01 案例背景

2021年，国务院出台《“十四五”时期全民健身设施补短板工程实施方案》，到2025年，形成供给丰富、布局合理、功能完善的健身设施网络。

过去的一年，疫情之下，国家积极应对采取措施，密集推出体育场地建设相关政策，号召广大群众积极参与体育健身活动，引领体育场馆机构及企业继续发展，推动整个体育场馆行业前进。体育场馆是进行体育锻炼的主要场所，也是体育产业发展的物质基础，在供给公共体育服务、构建公共体育服务体系和改善民生的进程中发挥着重要作用。

02 解决方案

运用AIoT、大数据、数字孪生等技术，提升重大赛事体育场馆智能化管理水平，加强和提升场馆联动整合应急能力，构建场馆运营管理的关键技术和场景模型，将场馆业务应用向多维度及精准化预测、预警方向深化，强化数据在场馆的智能应用，并有效实现了场馆资源集约化利用和数据共建共享共用。

本项目中的智慧场馆解决方案以卓见云“云数”轻量化平台为基座，利用Unity、UE等3D开发引擎为手段，在场馆本身建设的软硬件基础上结合物联网、云计算等技术，集成自控系统、消防系统、监控系统等各类子系统采集的数据，实现场馆的空间、设备、管线、环境、监控、监测、报警等可视化运营管理。以“智慧协同，立体可控”为重点，通过有序地在数据大屏上实时动态地展示各类数据和图表，并对各类报警做出快速定位，业务派发，通知及事件跟踪结果。

（点击进入官网，立即免费体验 ）

特别是安防、消防、以及重要区域的多维度预警及人员调度。自比赛前、赛中、至比赛结束散场采用数据方式获取各类态势，并能通过孪生数字地图等手段多维度展示，通过指挥大屏将外部和内部采集的各类数据汇总、分析，实时形成赛事演出等各时间重要节点的标识，进行逐步演进、展示，为指挥中心提供动态态势展示帮助。各场馆运营方在数字运营、数字管理、数字协同上实现智慧服务。实现场馆建成后运营和人工成本降低，管控效率提升，事件响应速度敏捷。保障场馆各类活动的顺利举行。

图 数字孪生场馆整体方案

在智慧场馆建设过程中存在一些典型的困难问题：

一是人员动线复杂。场馆使用需满足不同类型人员的分布式空间和路线管理，包括运动员、观众、裁判、媒体等多达十余种人员信息和对应活动区域路线确认。并保障比赛期间不同类型人员管控完全隔离。

二是设备种类繁多。场馆接入设备多达上万个，不同设备的协同联动逻辑复杂。

三是数据类型多样。馆内运行系统多达三十余种，不同软硬件之间的数据接入标准协议多变不一。

四多跨协同复杂。项目建设需对接协同场馆建设方、运营方、城市大脑、政府部委等相关单位。

数字孪生智慧场馆项目，重点在以下四个方面针对性地提出了解决方案：

一、塑造3D场馆画像，展现多维度数据看板

场馆可视化展示结合多媒体技术、网络技术以及三维技术实现了数据处理的虚拟化，通过对物体进行全方位的监控，构建基于现实的3D虚拟现实效果，让数据展现更为直观和容易理解。利用UE4三维渲染引擎使模型具备逼真的可视化渲染效果，内置多种仿真计算模型，原生支持数据驱动、多级细节显示优化等特性，可支撑三维空间可视化场景的快速构建。基于3D虚拟现实的最佳表现对场馆的建筑、设施、道路等相关场景建模，做到模型和现实场馆1:1的场景还原效果。让场馆的整体视角更加的直观，使复杂的场馆场景变得易于表达、理解和传播。通过模型的放大、缩小、上升、下降、俯视、仰视、旋转，实现对场景的360°旋转。

其次通过易知微-EasyV数字孪生|智慧城市园区工厂水利双碳|三维地图数据可视化大屏的界面，多维度的在页面两侧设计场馆人、车、设备、运营专题、事件等相关业务数据看板，通过图表、曲线图、拆线图、柱状图、饼形图等多种不同风格呈现数据分析结果。

图 数字孪生智慧场馆驾驶舱

二、通过物联空间映射，支撑多场景数据感应

通过物联接入平台，对场馆监控、消防、检录闸机、门禁、防疫等几十种场馆设备设施进行接入管理、接入设备数量达上万个，对多源复杂的设备数据进行采集和处理，并提供多场景多设备的接入规范和指导。通过将采集到的数据在孪生场馆驾驶舱页面进行同步映射，直观了解场馆设备分布、数量以及运行情况；通过三维空间可实时定位所有IoT设备所在的空间位置，并可通过数字孪生系统远程设备管控，包括设备的开启，关闭，模式的调整，调取运维管理数据，读取每个IoT设备相应的历史维修保养记录信息，以及维修保养计划。

对场馆设备接入孪生平台的设备进行全天候、多门类的数据采集和动态信息的管控。通过人行、车行设备系统，实现对人流、停车、检票入场一体化管理，对车辆数据、通行数据、检票数据进行流量分析展示，对比赛使用设备的监控管理，包含赛事显示屏设备、比赛扩声设备、比赛灯光设备、机械吊挂设备、竞赛信息设备、升旗控设备、售检票设备等相关子系统运行状态的监控和管理。通过对全场管设备的统筹管理，直观了解设备分布、数量以及运行情况；远程设备管控，包括设备的开启，关闭，模式的调整等，真正实现了场馆设备“一屏统管”。

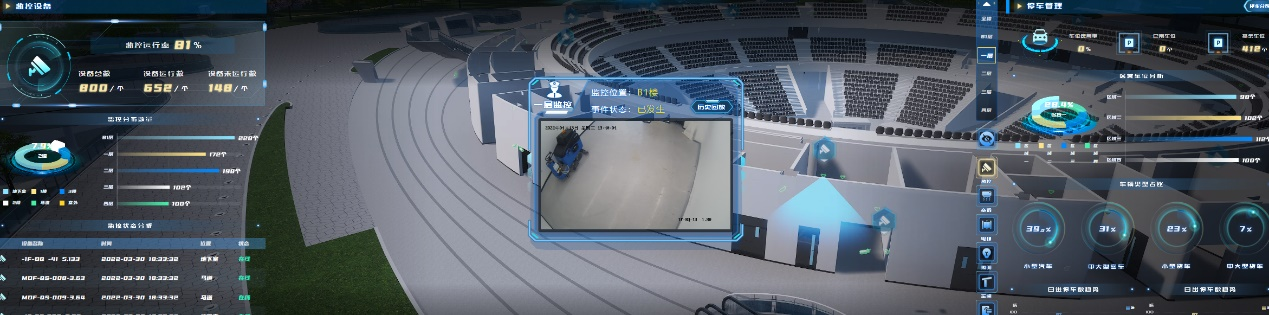

图 数字孪生智慧场馆设备管理

三、指挥联动“一张图”，事件流程全闭环

数字孪生场馆结合地理信息系统和全球定位系统，建立起适应场馆的应急指挥“一张图”。通过驾驶舱页面对场馆发生的事件进行实时告警，基于事件地点在3D模型中的映射，在3D模型中展示预警地点和预警标识，点击标识，视角跟踪到具体位置，并展示预警事件信息和内容；对相关预警事件显示事件处理状态。基于3D模型，事件处理完成则警告标识消失，支持警告标识手动取消。

通过时空、建筑、设备、人员、事件进行数字化转移，在孪生平台实现应急事件的预警、处置、调度和跟踪，形成事件处理闭环。满足运营与调度指挥等业务需求。数字孪生智慧场馆具备多媒体信息综合处理功能，实现了资源调度、监控信息、事件报警、设备流程管理的高度集成、高效融合，使各类信息精确显示、高度共享，从而大大提高了管理工作的效率和质量。

支持对场馆内的消防、设备设施故障等突发事件进行不同等级的告警信息。告警等级分为黄色告警和红色告警。黄色告警定义为初级告警，指对场馆设备或事件达到预设告警阈值的数值，进行黄色告警，提示场馆管理人员需要提前做资源协调处理来防止告警事件的发生，把事件控制在发生前就进行完处理闭环，做到预防为主和精准预测。红色告警定义为达到或超过告警阈值的事件告警。

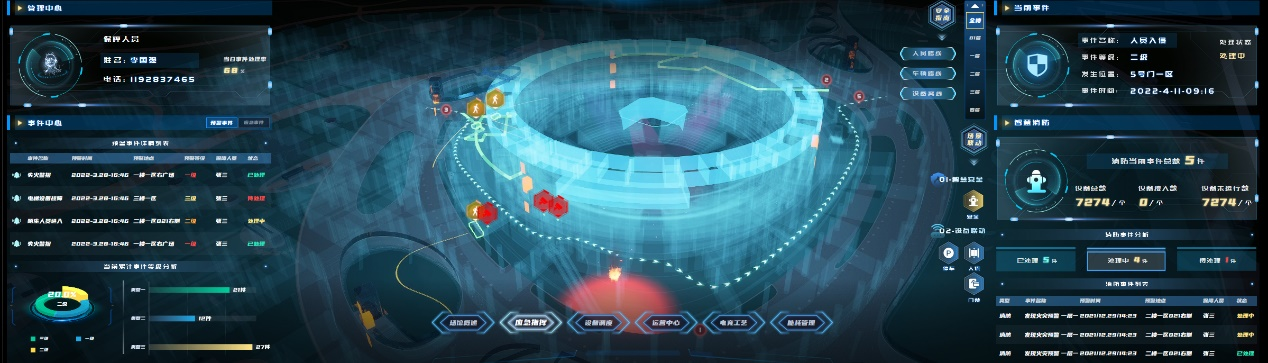

图 数字孪生智慧场馆应急智慧场景

四、日常赛时双模式并行，场景切换应时应景

按照场馆实际使用场景设置日常运营模式和赛时运营模式，通过将场馆的设备、场景、人员进行日常和赛时的定义，在孪生平台实现双模式自由切换，真正做到根据场馆要求场景做到应时应景契合实时需求。

03 建设成果

通过可视化应用建设，实现体育场馆的场地、设施、网络等对象感知数据的管理；把对象的运维管理过程进行融合集成，实现场馆信息、设施、信息、运维人员信息之间的互联互通。通过对场馆、设施、运维人员的信息管理与状态监测、日常巡检与故障告警处理等管理手段，提升对运维管理的智慧化管控能力；通过对运维历史数据的分析、实时状态数据的掌控和未来的推演预测，推动体育场馆运维管理向数字化、智慧化转变。平台将承载日常与赛事使用的安全管理和信息管理的高速、稳定、可靠的运转。通过合理、专业化的系统设计，达到既节省整个方案智能化建设的投资，又能使智能化方案满足要求。

打造智慧化公共场馆，推进体育场馆管理科学化、精准化、智慧化发展。场馆以管理和技术实现双轮驱动，通过场馆主体场景覆盖、流程全程闭环、运营结构全面创新、公共服务全新体验，实现社会效益提升、推动场馆共治共享社会格局。

• 最终通过“智慧场馆”建设新模式，让体育场馆基层管理机制不断创新，联动线上线下，促进不同场景融合，助力优化升级。
