曲线是动点运动时方向发生变化所形成的线,被大量运用在现代产品设计中,如表现流线型、过渡曲面、圆角形态、圆形按钮等。
曲线的练习
曲线是变化比较丰富的线条,不同程度的弧度代表着不同产品的饱满度。

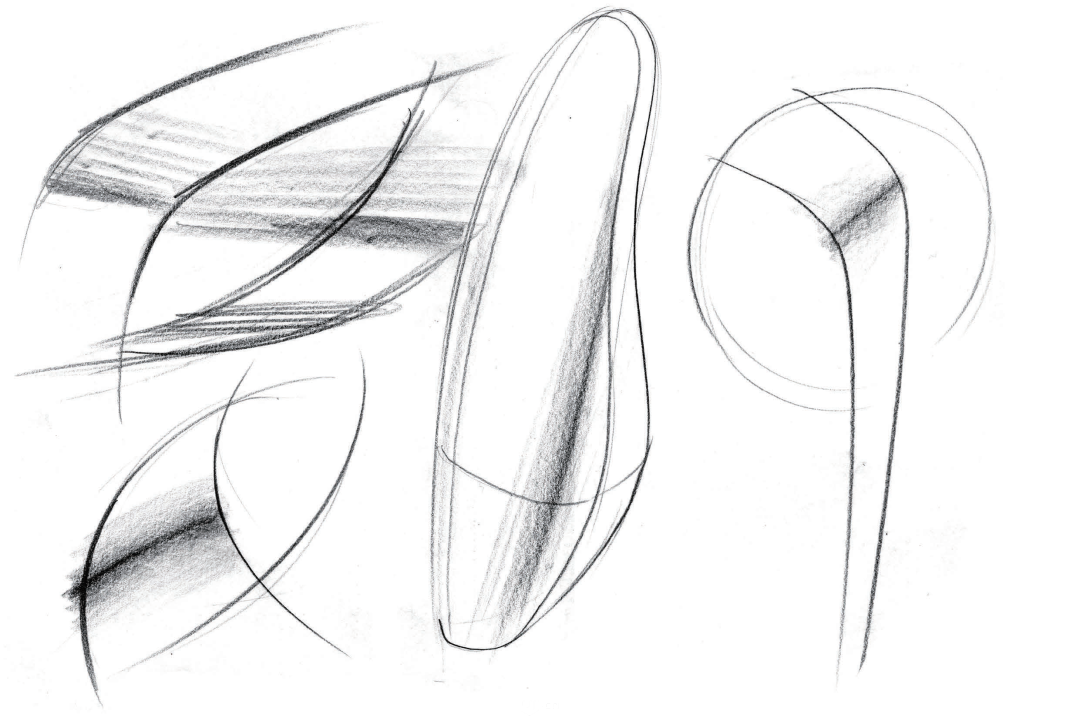

在练习时,手要放松,笔尽量与纸面保持垂直,笔尖可以悬空来回寻找曲线的轨迹,当感觉差不多时迅速用笔尖穿过点,如下图所示。

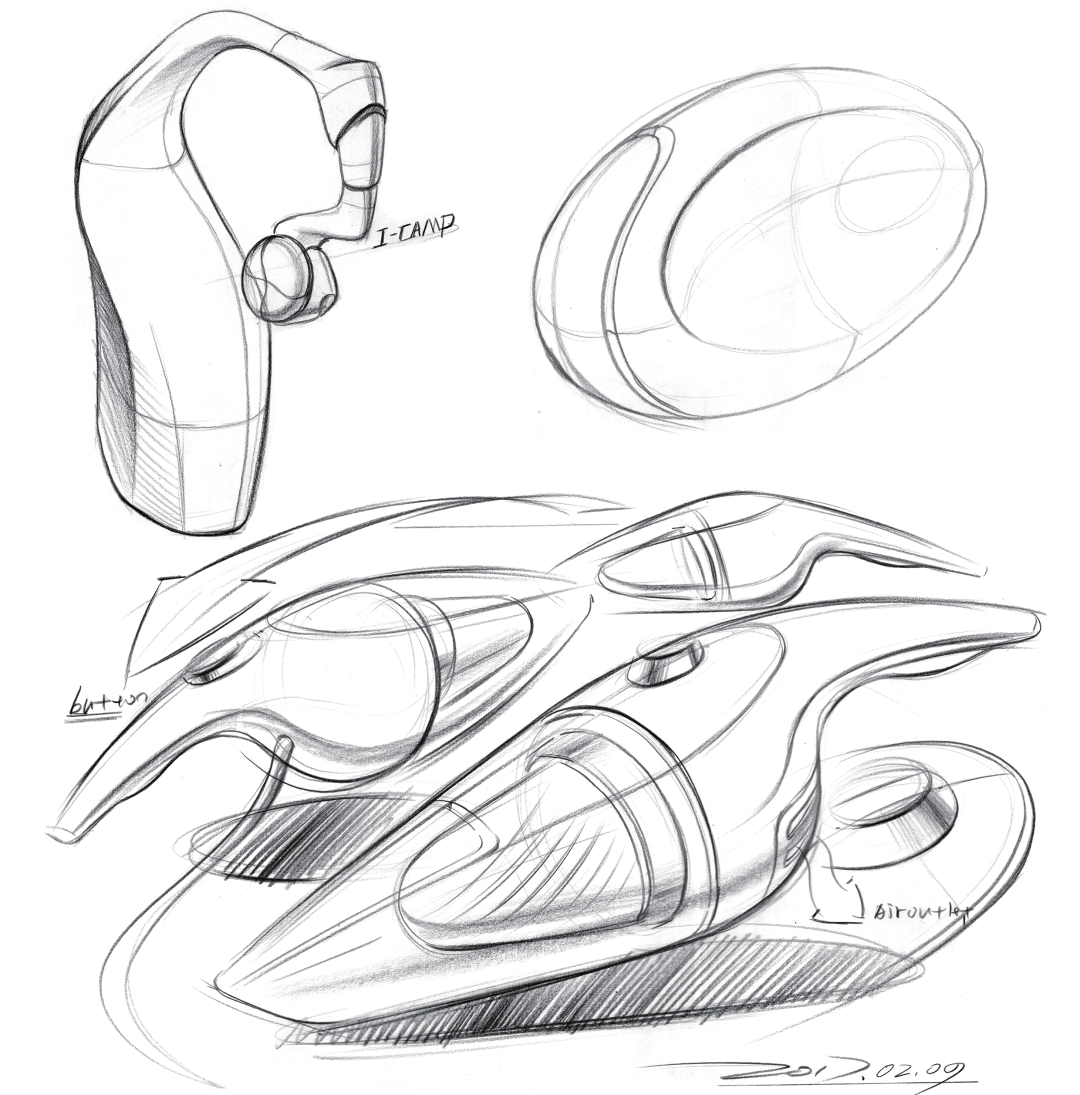

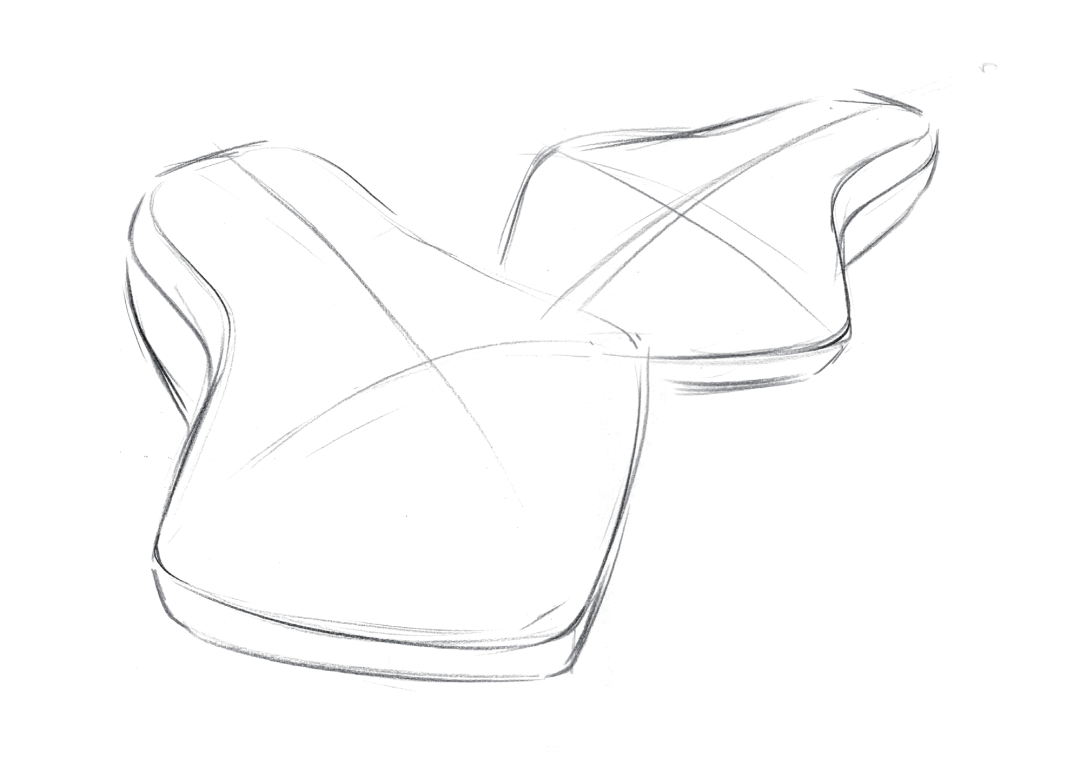

通过前面的练习,我们用流畅的曲线画一些具有曲面的产品。画之前可以先定点,然后用流畅的曲线连起来,最后把它们衔接好,注意控制好线条的轻重。

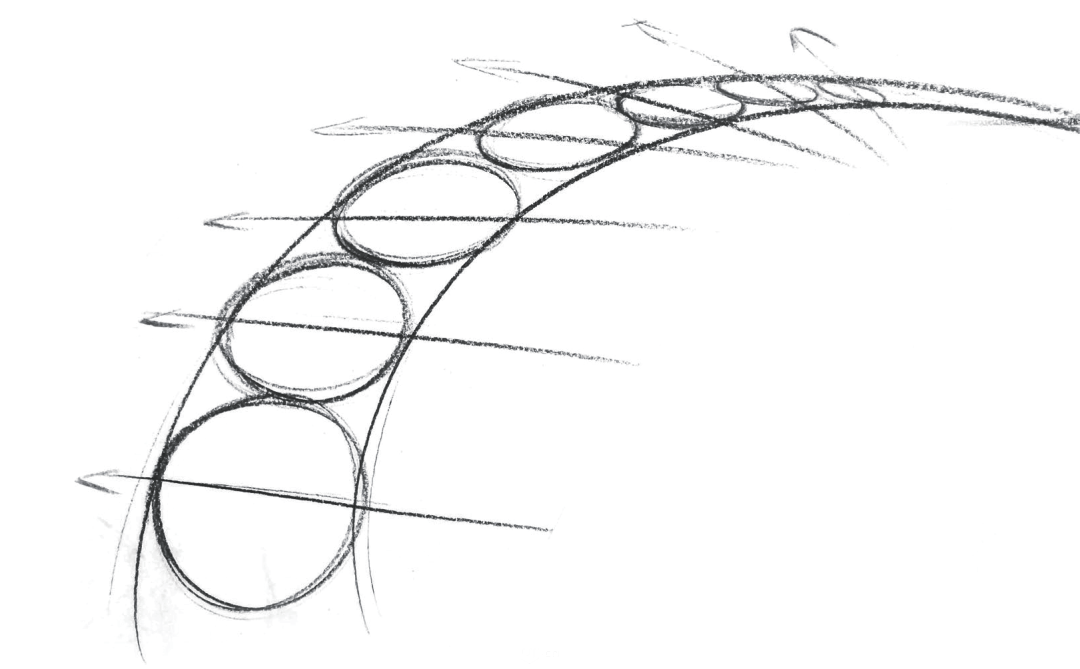

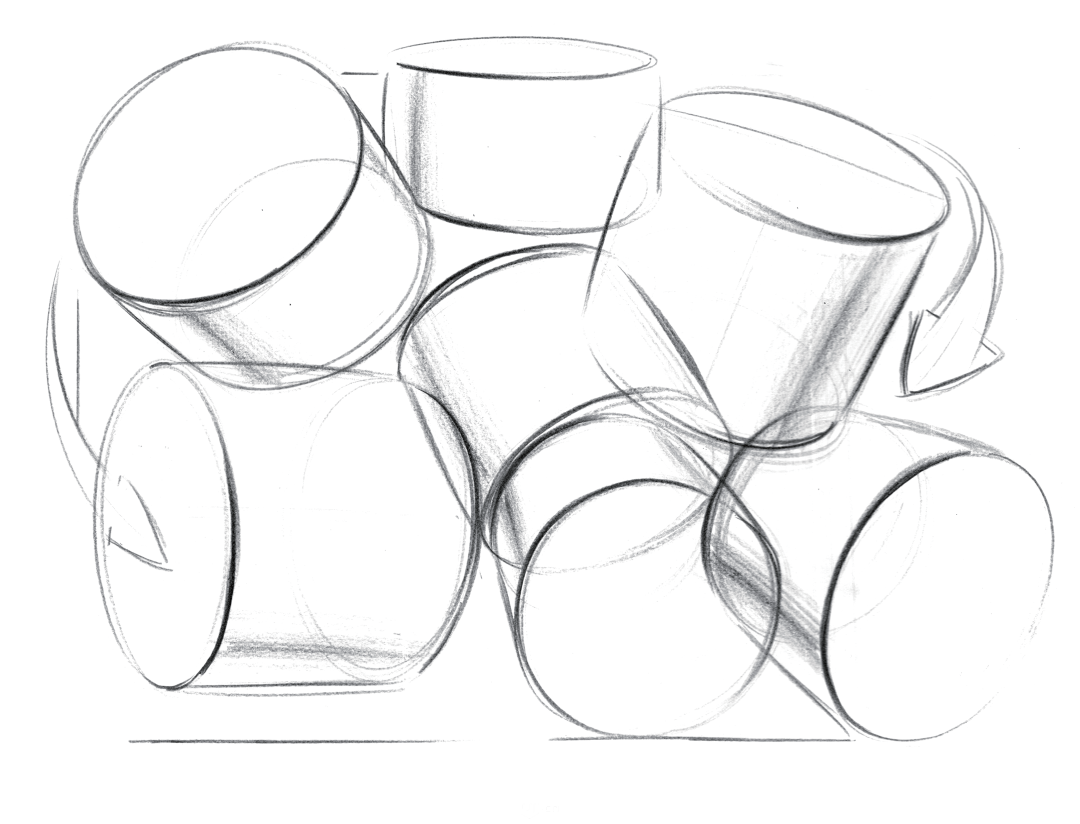

圆也是曲线的一种,即几何形曲线(封闭的曲线) 。在产品手绘中,圆也会经常被用到,圆的练习相对较难把握,最关键的是画好圆的透视,如下图所示。
基本形体的塑造
在正常的视觉范围内,具体的形状也具有多样性,大致可归纳为圆形、椭圆形、正方形、长方形、梯形、等腰三角形、不规则三角形等,任何产品的设计都不能脱离这些基本形状去构想。
恰恰是对这些形状的组合与使用,才使作品得以最终完成。然而,形状的运用是有着内在的关联性和互动性的,这种关联性和互动性往往表现在设计者对形态的组织和表现能力上。
圆角是用一段与角的两边相切的圆弧替换原来的角,圆角的大小用圆弧的半径表示。

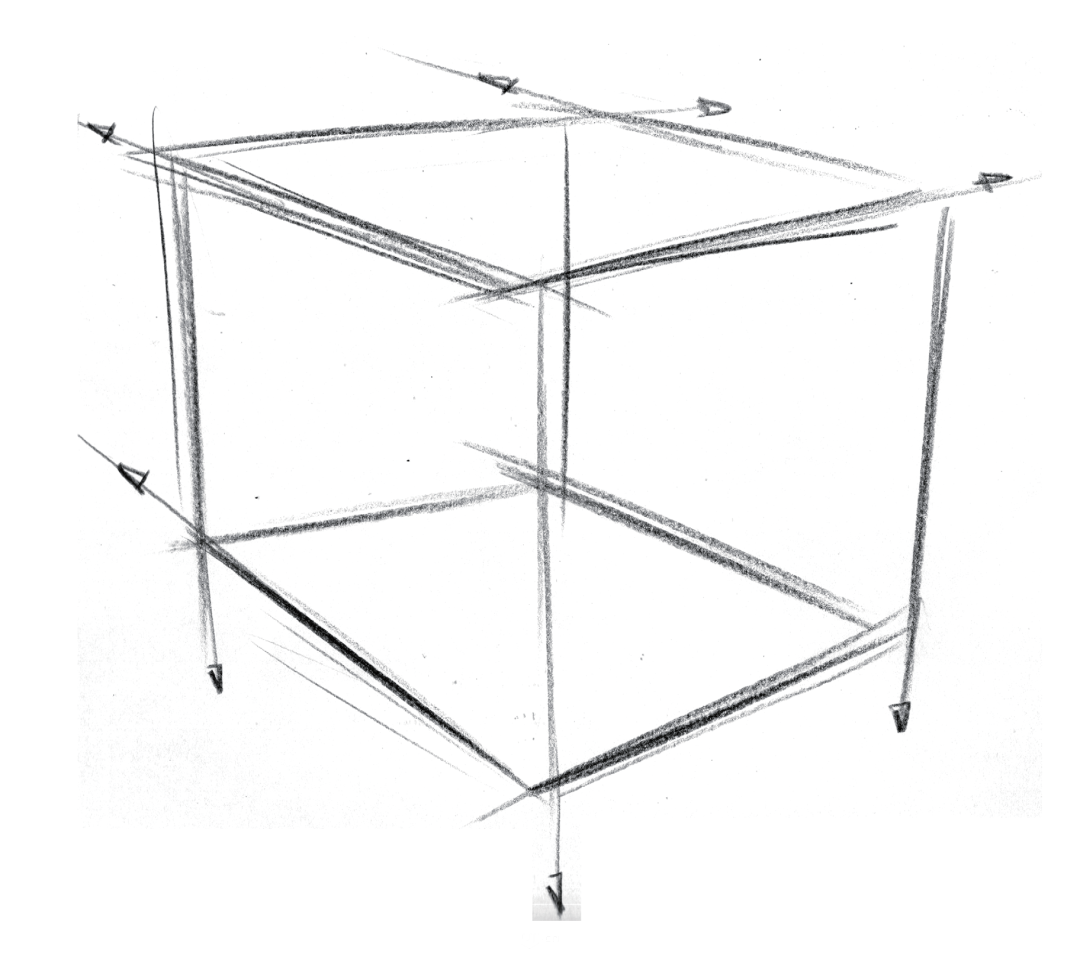

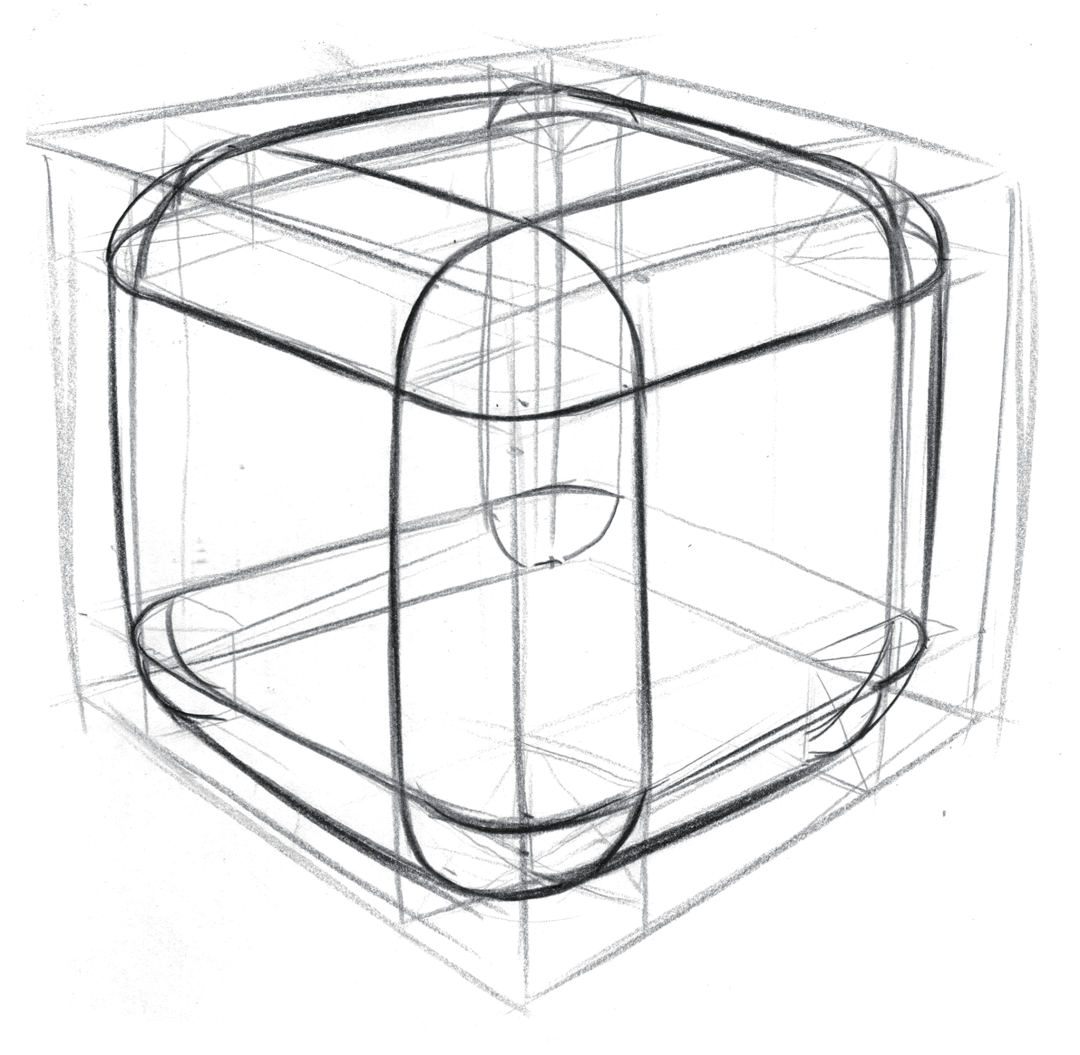

练习方法:先画一个正方体,然后定点,大小不定,将点与点连起来得到小正方形,接着在小正方形里画对角线,在对角线三分之一左右的位置上定点,把这三个点用曲线连接,就得到了圆角,如下图所示。
曲面的练习

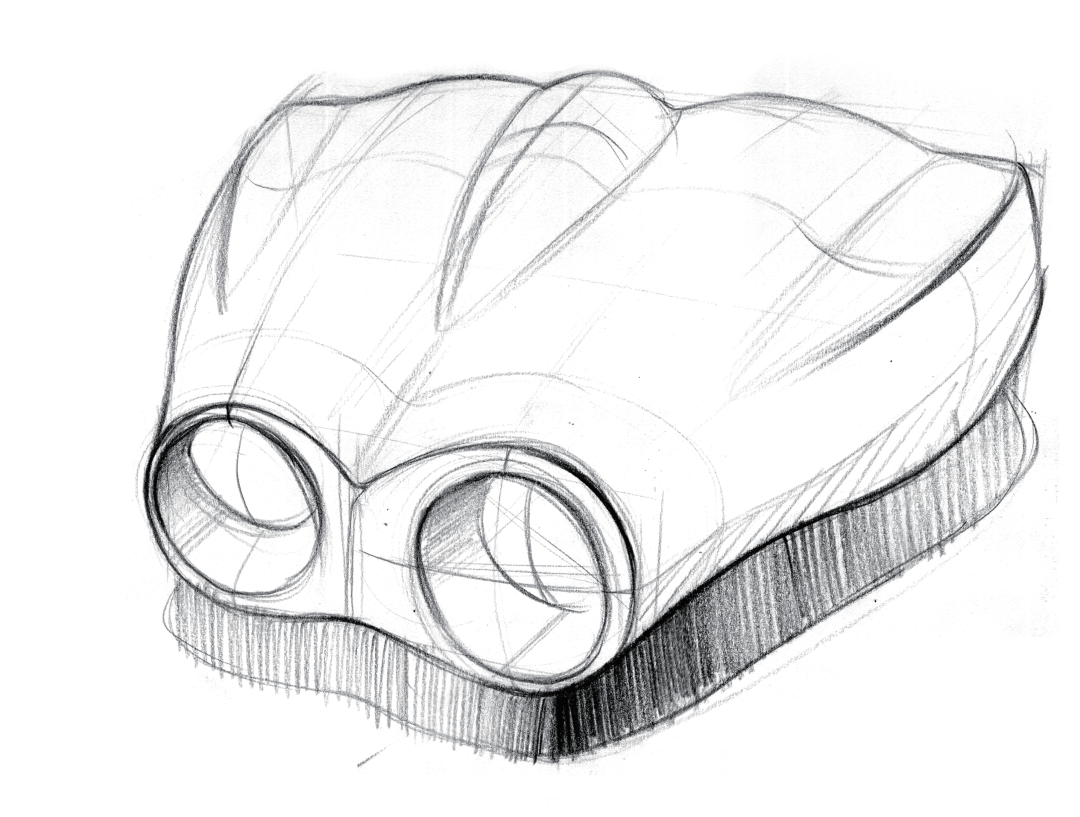

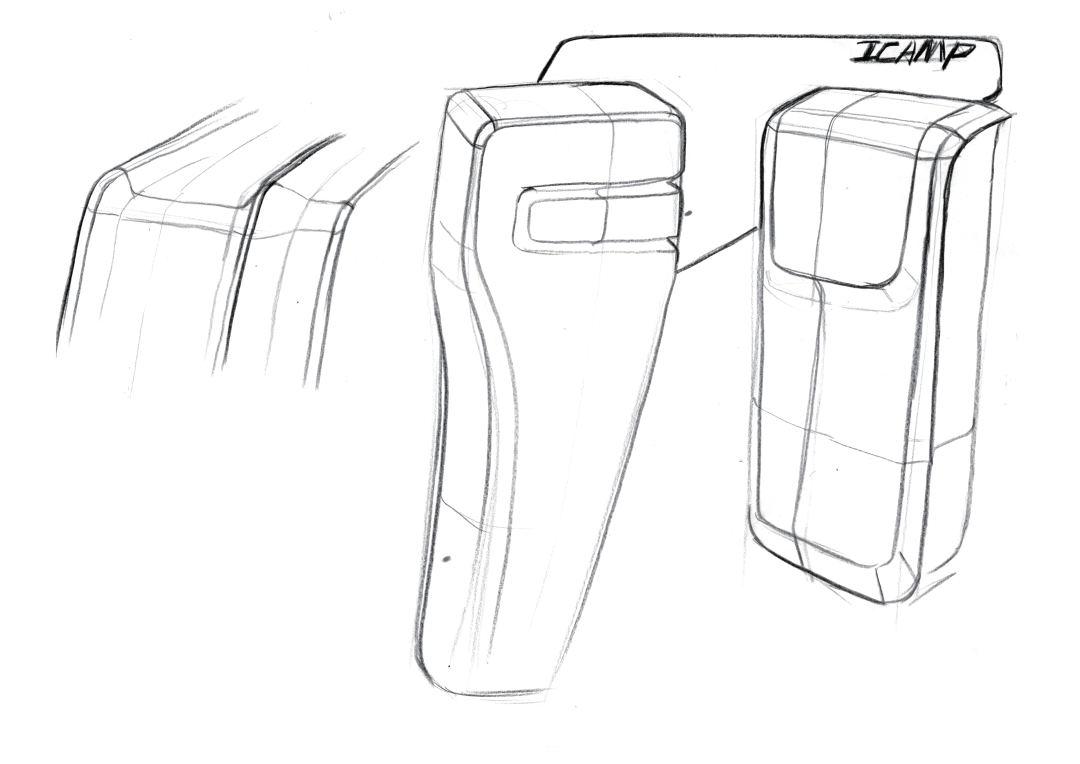

曲面是一种很美的形态,经常会被应用在工业产品设计中。在手绘表现时我们该如何去表现这种美的曲面呢?

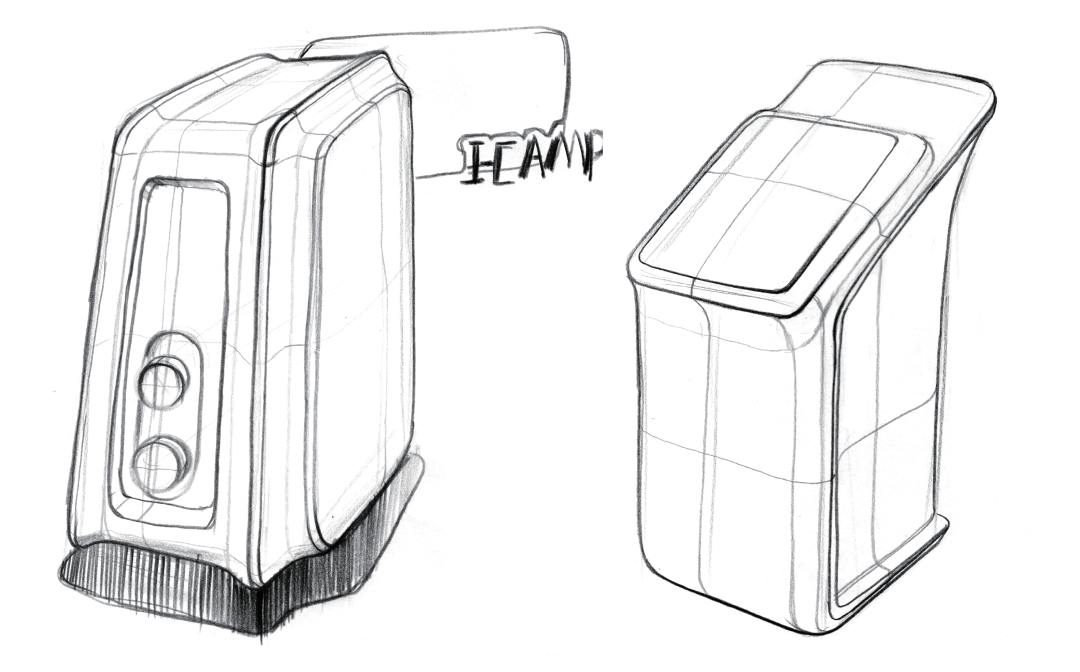

表达产品的线条一般会分为结构转折线、轮廓线、分模线、截面线和剖面线等,我们通过这些线去表达物体的造型。
除螨器的绘制练习
不管绘制的产品是什么样的造型,我们都要脚踏实地地从最基本的结构开始,不能跳过任何一个步骤。下面教大家绘制除螨器产品。

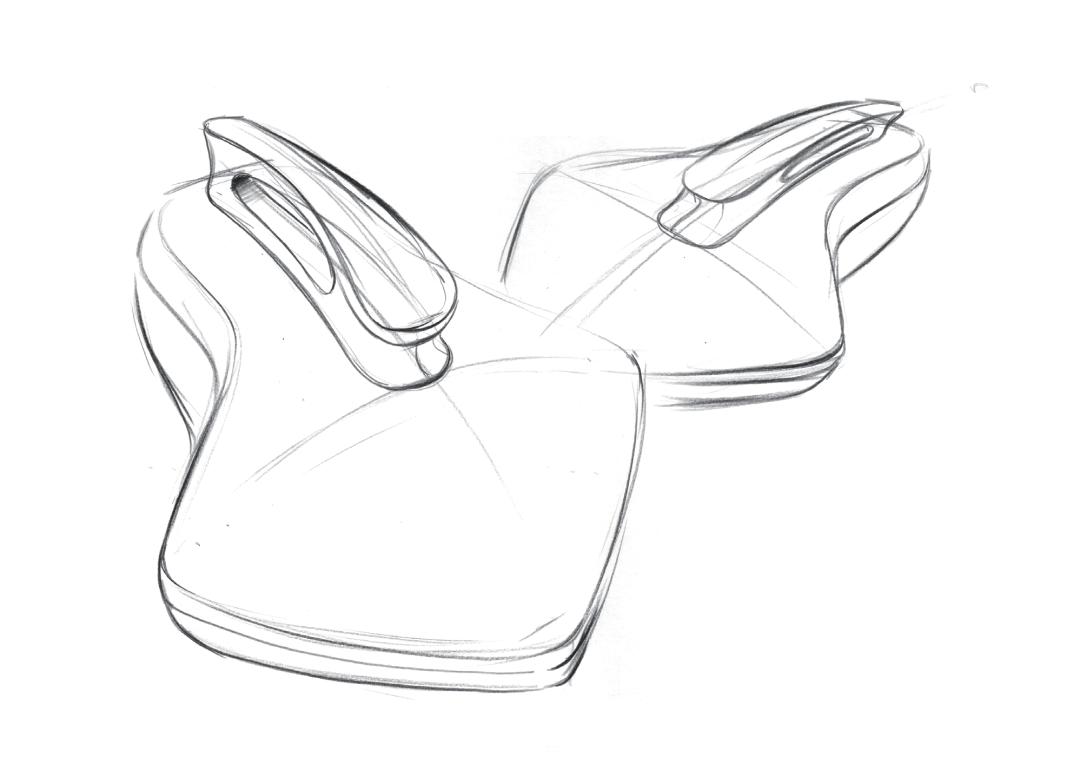

步骤1:利用简单的线条将产品的轮廓快速地勾勒出来,如果不熟练,可以多画几条透视辅助线。
步骤2:确定并加重线条,在产品大体轮廓的基础上画出把手结构。注意不要着急画细节。
步骤3:根据透视图画出产品的侧视图。用铅笔的侧锋在形体转折的位置涂上调子,使产品的结构感更强。
步骤4:刻画产品表面的细节部分。注意先刻画整体再到局部细节。

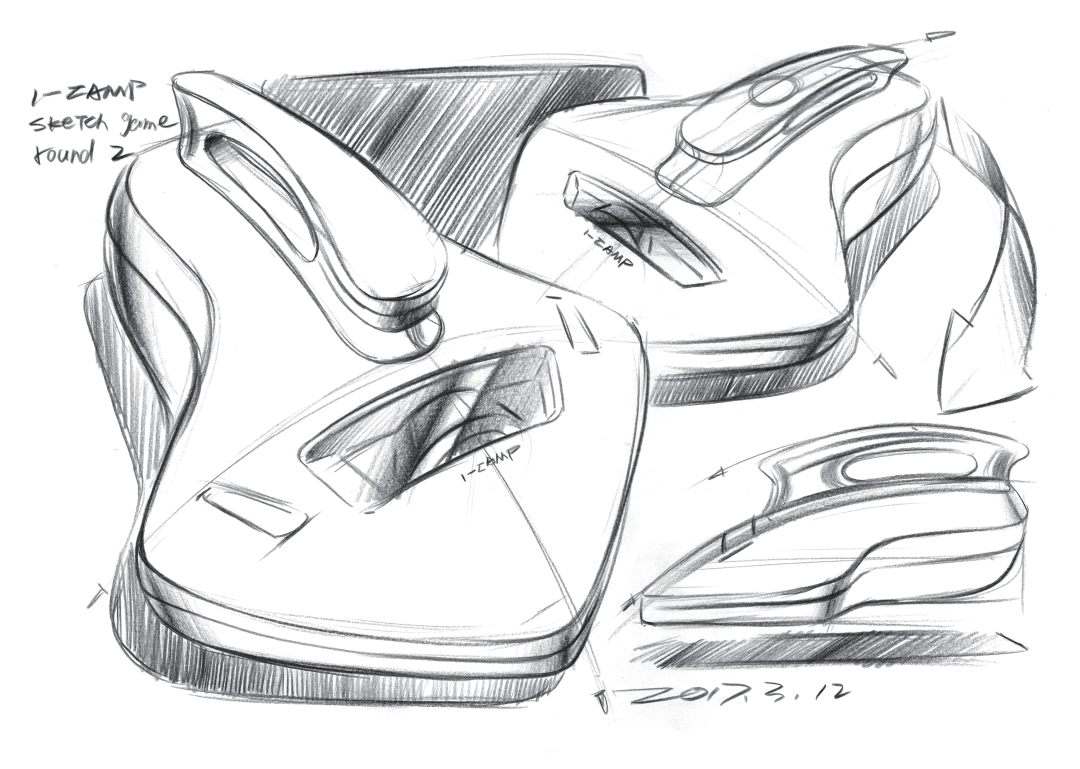

步骤5:将线条整体加重,注意虚实关系。画上背景和箭头,将画面中的三个视图联系起来,完成最终效果。
